A hőmennyiségmérő hőmérséklet-érzékelője a hőmennyiségmérő egyik kulcseleme, és a víz hőmérséklet-eltérésének mérésére szolgál, mielőtt és miután áthalad a fűtőberendezésen. Ez a hőmérsékletváltozás nem nyilvánvaló, ezért nagyon korlátozott követelményeket támaszt a mérési pontosság és a termikus válaszidő tekintetében. A fűtőelem elején és végén elhelyezett két hőmérséklet-érzékelőt egymáshoz kell kalibrálni a telepítés előtt, és relatív hibájuk 0,1 fok alatt kell legyen.

műszaki adatok

Érzékelő elem (Heraeus): Pt100, PT500, Pt1000
Pontosság: A osztály, B osztály
Vezetékek: 2 vezetékes, 3 vezetékes, 4 vezetékes
RTD szonda: Ø6;SUS304
Thermowell: Ø8;SUS304
Felépítése: Csatlakozódoboz 200 fok; Kábelvezetékek 150 fok

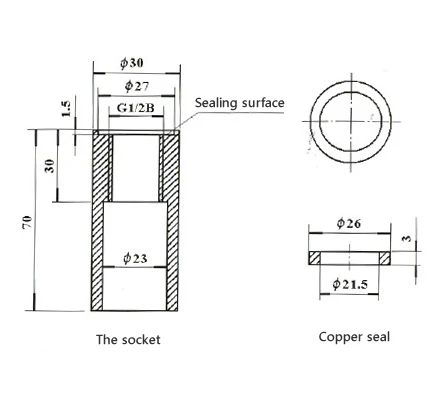

Folyamat csatlakozás: G1/2B
Szerelési hossz: 85 (105), 120 (140), 210 (230) mm szabványos
Huzal: PVC 85 fok, PUR 105 fok, szilikon 150 fok, PTFE 250 fok
Huzalvég érvéghüvelyek
Kábelvégződés: ón{0}}bevonatú vezetékek, csatlakozósapka
Kábel hossza: 1500mm (szabvány), az ügyfél igénye szerint (500mm lépésekben)
Hőmérsékletkülönbség: Tmin Kisebb vagy egyenlő, mint 3 fok
Egy páron belül 0,1 fok vagy annál kisebb
Szigetelési ellenállás: Normál körülmények között nagyobb vagy egyenlő, mint 100 MΩ
Védettség: IP54
Környezeti feltételek: 0-70 fok

Cégünk 2010-ben önállóan tervezett és gyártott hőmennyiségmérő-hőmérséklet-érzékelő gyártósort, évi 500.000 pár gyártási mennyiséggel. A hőmennyiségmérő hőmérséklet-érzékelője öt részből áll: hőmérséklet-érzékelő elemből, hővezetőből, védőburkolatból, rögzítőmenetből és vezetékhuzalokból. Általában Pt1000-et használ, B tűrésszint, a párosítási pontosság kisebb, mint 0,06 fok. Nagy pontossággal, gyors hőreakcióval és stabil teljesítménnyel tűnik ki.

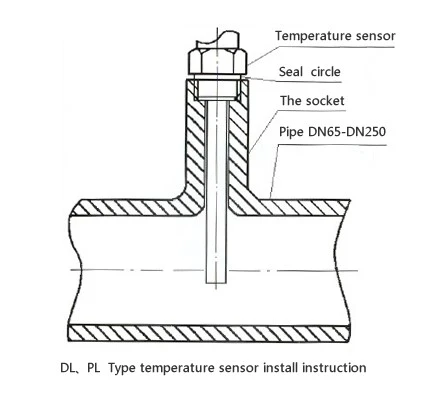

PL típus pt1000 rtd: Alkalmas közösségek fő melegvíz vezetékében. A hőmennyiségmérő G1/2 fix menettel szerelt védőcsővel van ellátva, így a csere idejekor a felhasználónak csak a belső hőmérséklet érzékelőt kell kiszerelnie és ki kell csúsztatnia a cseréhez, nem kell leereszteni a főcsövet. Alkalmas DN65-DN250 melegvíz-csövekhez.
